自分の演技の飛行コースの判別って操縦者から見た目じゃ分からないですよね。
レーザー距離計とかがあれば正確に測れるかも知れませんが誰も持っていません。
という事でグーグルアースの画像から飛行場の位置関係を調べてラインを引きました。

先日空撮した画像です。黄色いラインが175m付近。
地形では分かりづらいですが赤丸の部分の水際が目安になりそうです。

同じく逆方向から見た飛行コース。
ルールでは175mまでは原点無しと言っていたので、このラインまでは飛行出来るという事になります。

これが先日、機体カメラの映像です。
最初のクローバーを抜けた所です、水際が左に見えて飛行場よりの所を飛んでいるという事は175m位でしょうか。

こちらはトライアングルで機首を下げた所です。
これはちょっと水際よりですね、180mという所でしょうか。

こんな感じでグーグルアースと機体搭載カメラで飛行距離を測ってみたという研究でした。
[PR]
# by flighthobby | 2012-05-11 21:11 | フライト | Comments(7)
Super STAGE-EXのリンケージの様子を紹介します。
今回搭載した受信機は3chのS.BUSなので各サーボにチャンネル設定をします。

エレベーターサーボに使用した9070だけは18MZ送信機に対応していないのでPCからUSBアダプターを使って設定しました。

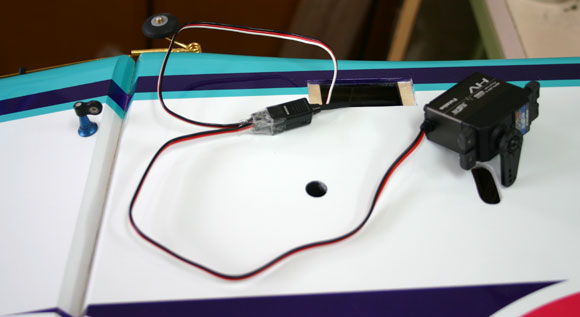

エルロンサーボ搭載し、ホーンの位置を決めます。
下穴を開けたら接着剤(エポキシ)を付けて確実に固定します。

サーボホーン側にユニバーサル式、エルロンホーン側にはBBアジャスターの組み合わせです。

ラダーはダイレクトなのでホーンは片引き用に取り付けます。

エレベーターもダイレクトなのでこの位置にサーボを取り付けます。

S.BUS用の延長コードにエレベーター、ラダーサーボのコネクターを差込み、抜けないようにテープ等で巻いておきます。

ラダーホーン側にBBアジャスター、サーボホーン側にユニバーサルの組み合わせです。

エレベーターは水平尾翼にホーンが付属しているのでそのまま連結するだけです。
サーボは以上で終わりです、全てダイレクトなので簡単です。

次に受信機やアンプの搭載ですが、画像のベットが機体に付属しています。
これにマジックテープ(別売)で固定します。

メインバッテリーの搭載ベットも付属しています。

モーターは乗せるだけ、特に何もありません。
アンプは配線が届く範囲でこの位置に決定!

受信機バッテリーはリフェの800mAをこの位置に搭載。
電動機の場合、800mAで7~8フライトは出来ます。

防振と脱落防止にマジックテープののり付きを使用しました。アンプと受信機も。

メインバッテリーもマジックテープのり付きとバンドで2重に対策します。

以上でリンケージ終了です、特に紹介したい裏技も何もありませんでした、とても簡単シンプルの一言です。

後はニュートラルの確認と送信機側のデーター入力だけです。
[PR]
# by flighthobby | 2012-05-09 09:06 | SuperSTAGE-EX | Comments(2)
今日の午前中は小雨が降ったり止んだり、昼から晴天になるも左前の強風です。

予選組は雨が降っても強風が吹いても帰りません、飛ばせるチャンスを狙って練習あるのみです。

今日のメインイベントは製品版第1号、mamuさんのSuperSTAGE-EXの初飛行です。
塗装完成重量は1920gと試作第1号と同じでしたが全備重量がスピンナーとフローティングモーターの差の分だけ重くなり4620gで仕上がりました。
条件は良くありませんが初飛行決行です。結果は下記の動画で。

2台並ぶと良いですね

試作機に比べ製品版は更に進化しています。
性能面で生地の仕様は同じですがデザイン、色使いに若干の改良をしています。

強風で飛ばされない様にアンカーしています。


初飛行の映像です。
オーナーさんにも気に入って頂けたみたいで安心しました。

オーナーさんのブログはこちら
[PR]
# by flighthobby | 2012-05-06 18:28 | T.F.Cレポート | Comments(7)
5月5日いつものF3A予選組が朝から練習しています。
今日は度付きサングラスが出来たので、早速かけて見ましたら、遠くがよく見えます、若い頃の視力(1.5)に戻った感じです。

お昼前にヘリ組も到着。

エンジンヘリと電動ヘリ。

着陸後のモーター温度は50~53度、早速冷却ファンで冷やします。10分タイマーで余裕で常温に戻っていました。
ファンタジスタも上部ハッチなのでそのまま使えます。

昼すぎにこんな軍用ヘリが通過しました。

それも3機編隊や4機編隊が2回も、航空ショーでも無さそうだし珍しいです。

ZLIGNさんのカメラを機体に取り付けて撮影してみました。


機体搭載カメラの映像、空撮目的では無いのでP-13演技が分からなければ面白くないと思います。


2回目の映像、1回目と殆ど同じ。

BANさんの機体にも付けてみました。


BANさんのビンゴに付けた時の後ろ向き映像。
[PR]
# by flighthobby | 2012-05-05 19:29 | T.F.Cレポート | Comments(14)
今日は関西からTSさん羽根田さんが飛ばしに来てくれました。

せっかく来て頂いたのに今日は左前の爆風です。

TSさんの電動MidRexいざ離陸。
上空も爆風のはずですが座りは良い!
電動は風があっても座りが良いのは不思議です、振動が無いからでしょうか?風の時は電動有利ですね。

着陸もお見事!
風の様子見で待機していましたが、全然止む気配どころか一層強くなって来た感じとなり、その後は飛ばせず終いでした。
お気をつけてお帰り下さい。
[PR]
# by flighthobby | 2012-05-04 16:45 | T.F.Cレポート | Comments(3)
以前に掲載していたモーター冷却ファンですが、当クラブ員に電子回路に詳しい方がいまして、この回路を作ってくれました。
ファンをスタートしてから10分後に自動で止まる装置です。
これで止め忘れの心配が無くなりました。
製品化も検討したいと思います。
[PR]
# by flighthobby | 2012-05-03 18:34 | 開発部 | Comments(4)
先日予告した鏡面仕上げの方法を紹介します。
1回目のクリヤーで段取り研磨後、2回目の仕上げクリヤーを塗っています。
まず最初にアシレックスオレンジ#1500キャノピーハッチは曲面なのでパットはMネオソフトを使用。
全体の50%程度がつや消しになる程度まで研磨します。

次にスーパーバフレックスグリーン#2000で90%つや消しになるまで研磨します。
空研ぎなので研磨の状況がよく分かります。

更にスーパーバフレックスブルー#2500パットはアシレパットソフトで100%つや消しになるまで研磨し、仕上げにブラック#3000で磨き残しが無いようにチェックしながら丁寧に研磨します。
これら全て空研ぎでOK!水は一切使わないのでバルサ製の機体には最適ですし、研磨状況が一目で把握できる利点があります。



テロップ入りの解説動画です、詳細に説明していますのでご参考に!



いよいよ艶だし作業のコンパウンド編です。
ここではスーパーバフレックス#3000で仕上げてありますのでコンパウンドは極細目からスタートします。
ポリッシャー工具を使う場合はウールバフから使用します。

エッジの部分は小さいパットで丁寧に!

最後はスポンジバフを使って超微粒子コンパウンドで仕上げます。



テロップ入りの解説動画です、コンパウンドで光っていく様子がよく分かると思います。
是非チャレンジしてみて下さい。
[PR]
# by flighthobby | 2012-05-01 23:22 | 製造部 | Comments(6)
今日は朝から微妙な天気でしたがとりあえず飛行場へ、F3A組が小雨の中、待機していました。

雨のやみ間になんとかフライト出来ます。

風も吹いたり止んだりでしたが人数が少ないので結構フライトできます。

アイオロスとファンタジスタを初めて飛ばさせて頂きました。
2機ともナイフエッジの癖取りが不十分なのでミキシングの入れ方の講習です。

再び小雨が降ってきて止みそうに無かったので本日撤収です。
[PR]
# by flighthobby | 2012-04-30 16:32 | T.F.Cレポート | Comments(5)
4月29日の飛行場
いつものF3Aメンバーと小型電動機、電動ヘリが集まっています。

午前中は風が無かったのですが午後からなにやら変な風になってきました、天気が崩れる時に吹く特有の風ですね。
今日は暑かった、もう夏が来たって感じで真っ赤に日焼けをしてしまいました。

先日初飛行した自設計の電動F3A機。
おおむね良好そうで細かい調整と演技の練習をしていました。

今日は暑かったので先日作った冷却ファンが大活躍です。

こちらは、なにやら充電が出来ないとかで四苦八苦しています。
今日のメンバーの中で唯一のエンジン機となってしまい、当クラブでも排気の臭いがする事が珍しくなりました。

今日の動画
[PR]
# by flighthobby | 2012-04-29 18:03 | T.F.Cレポート | Comments(2)
段取り用の1回目のクリヤーを研磨し2回目の仕上げクリヤーを塗った状態です。
これをスーパーバフレックスシリーズを使って空研ぎだけでピカピカに仕上げる方法を紹介したいと思います。

クリヤーを塗った状態でこれでも光っているから十分と思われるかも知れませんが当方と致しましてはこれでは完成納品とはいきません。
もう一手間かけてガラスの表面みたいにピカピカ仕上げをします。

拡大するとゆず肌の状態が良く分かると思います。

昔は水研ぎが必須だったのですが、今はスーパーバフレックスシリーズの登場で空研ぎとコンパウンドだけでご覧の様にピカピカの鏡面仕上げが可能になりました。
詳しい作業方法は動画を編集しておりますので後日アップしたいと思います、興味のある方はもうしばらくお待ち下さい。
